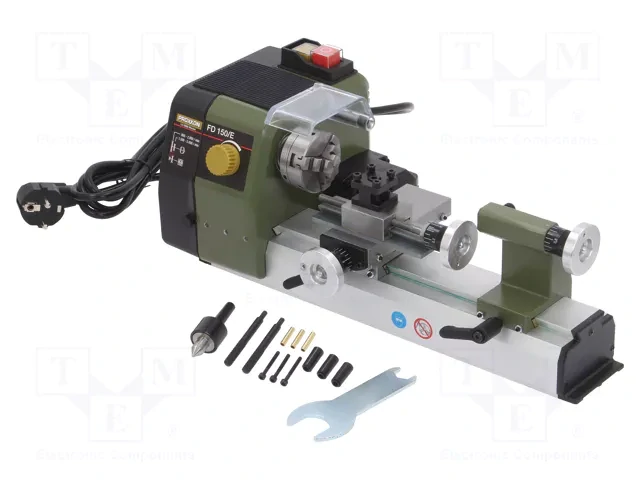

Sústruh PROXXON FD 150/E 24150

Sústruh PROXXON FD 150/E 24150

Mimoriadne kompaktný, ľahký a malý. 2-stupňový hnací remeň a elektronická regulácia otáčok vretena až do 5000 ot./min. Vysoký krútiaci moment motora pri nízkych rýchlostiach väčších obrobkov.

Podstavec stroja s rybinovým vedením je vyrobený z hliníku. Pohon zabezpečuje tichý jednosmerný motor. Hlavný vypínač s funkciou núdzového zastavenia a spustenia po reštarte. Vreteno uložené v presných ložiskách s priemežnou 8,5mm dierou. Vhodné pre štandardné klieštiny typu ER 11.

Trojčeľusťové samocentrovacie skľučovadlo - vnútorný rozsah čeľustí 1,5 - 32 mm, vonkajší rozsah 20 - 50  mm.

Ovládacie kolieska s nulovou nastaviteľnou stupnicou (1 dielik = 0,05 mm, 1 otáčka = 1,0 mm).

Prednosti :

• Ľahký, stabilný a precízne. Otáčky vretena od 500 do 5.000 / min
• Čelné a pozdĺžne sústruženie, sústruženie kužeľov, upichovanie a vŕtanie.
• Vďaka vysokým maximálnym otáčkam možno vyrábať aj veľmi malé diely.
• Lôžka sústruhu z hliníkovej zliatiny s vedením pre support a koník.
• Skriňa vretena z hliníkového tlakového odliatku.

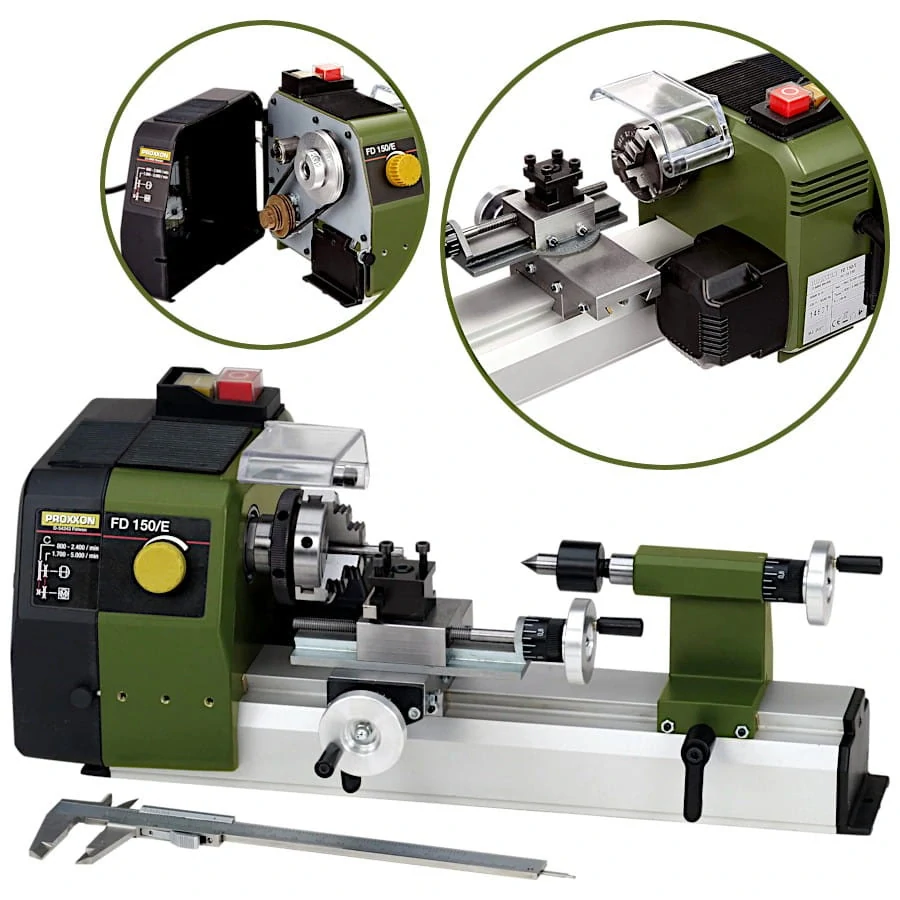

• Pohon vretena remeňom cez dvojstupňovú prevodovku s možnosťou regulácie otáčok.
• V ložiskách uložená hlavná hriadeľ s priechodom 8,5 mm so závitom M 16x1 pre upnutie skľučovadla popr. klieštin ER 11.

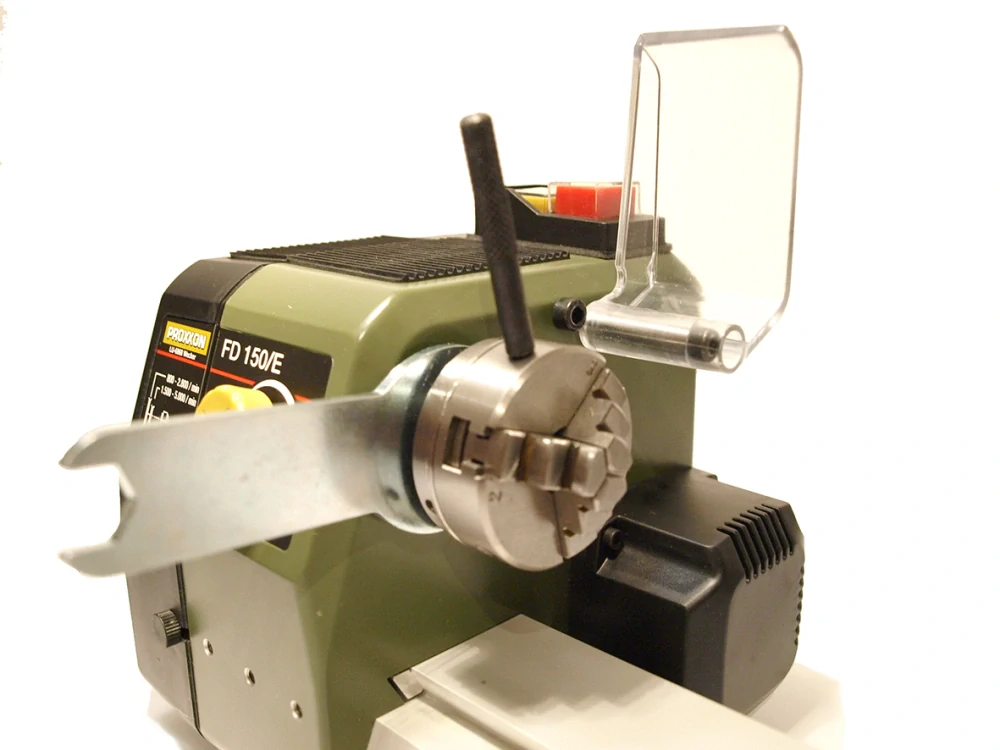

• Trojčeľusťové skľučovadlo centricky upínanej (vnútorné upnutie 1,5 - 32 mm, vonkajšie upnutie 12 - 65 mm).
• Teleso koníka z hliníkovej zliatiny.
• Pinoly s otočným stredovým hrotom (úpinka na MK 0 / krátky).

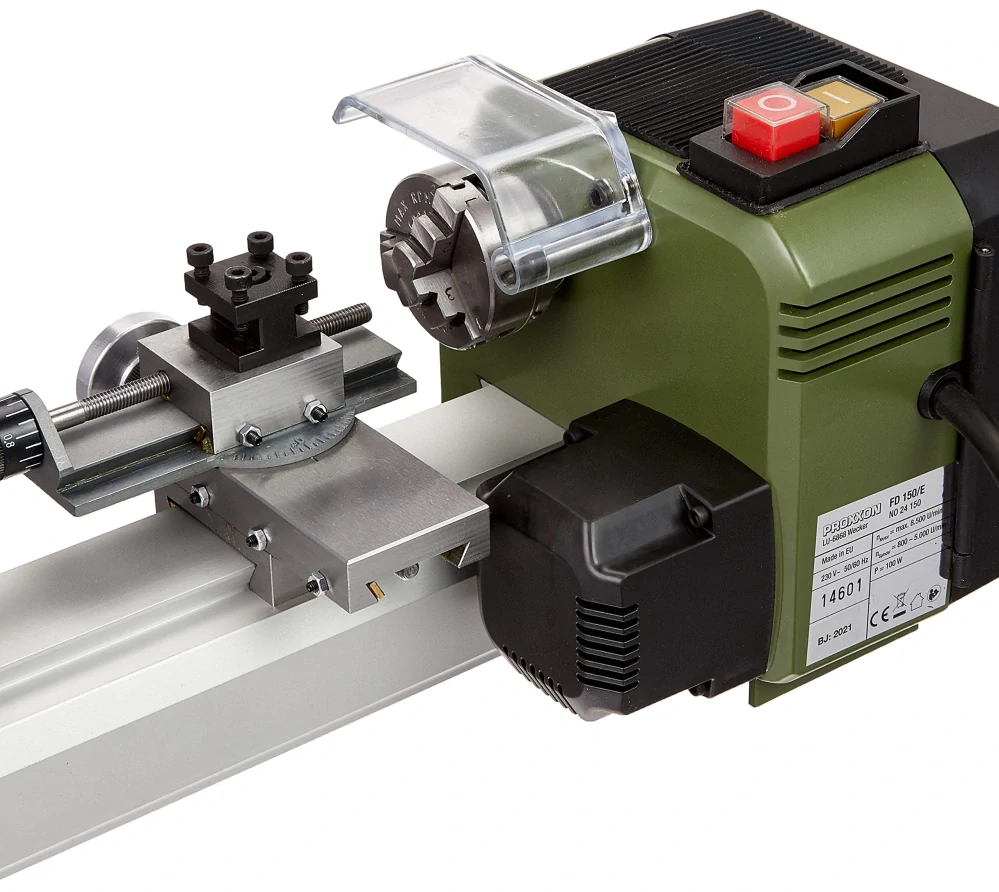

• Suport nastaviteľný na lôžku ručne, upínanie pomocou páčky v požadovanej polohe.
• Otočný nožový držiak pre nože veľ. 6 x 6 mm.

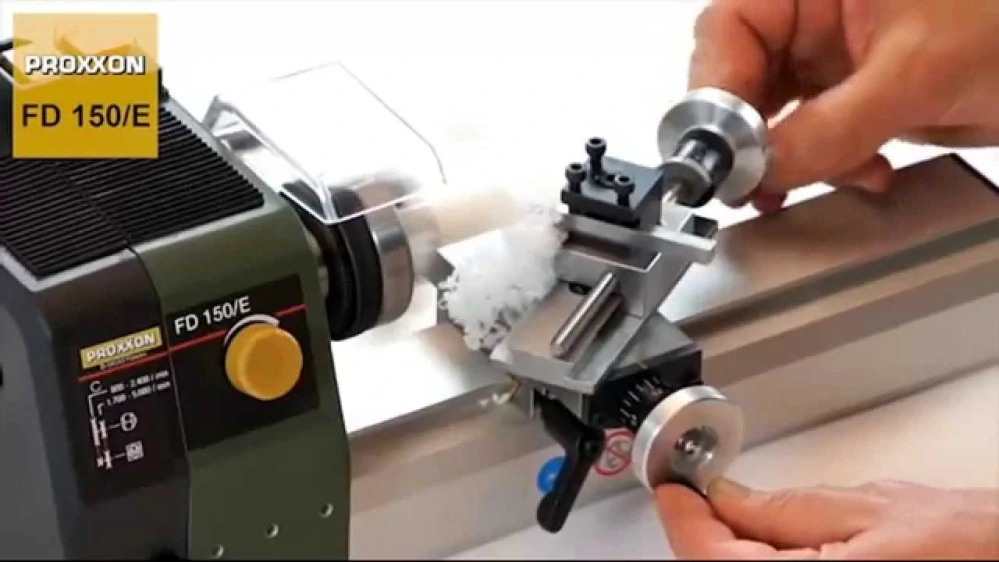

• Sústruženie pomocou horných saní (60 mm posuv) a priečnych saní (40 mm posuv). Natočením horných saní je možné sústružiť kužele do +/- 45 °.

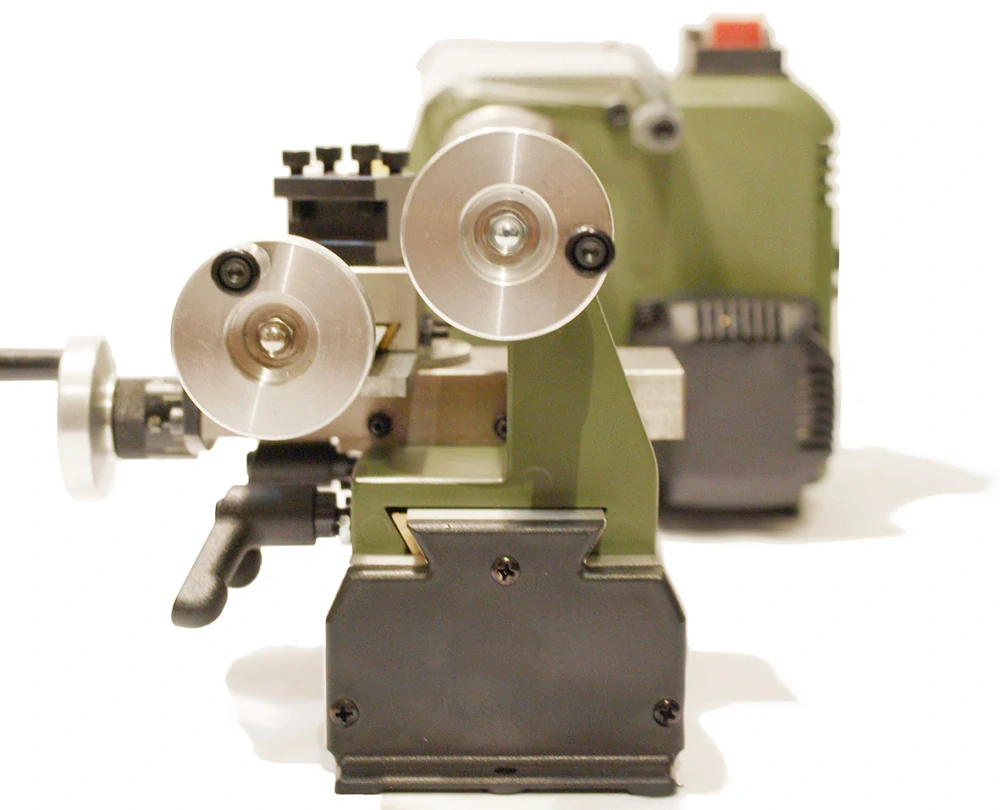

• Ovládacie kolieska so stupnicou nastaviteľnou na 0 (1 dielik = 0,05 mm, 1 otáčka = 1,0 mm).

Technické parametre :

- napájanie 220 - 240V, 50/60Hz

- vzdialenosť medzi hrotmi 150 mm

- výška hrotov 55mm

- výška nad suportom 33 mm

- prestavenie priečnych saní - 40mm

- prestavenie horných saní  - 60mm

- priechod vretena - 8,5mm

- držiak pre sústružnícke nože 6 x 6 mm

- dvojstupňová remeňová regulácia:

1. stupeň : 500 - 2500 ot./min.

2. stupeň : 1000 - 5000 ot./min.

- rozmery 360 x 150 x 150 mm

- hmotnosť 4,5 kg

Technický popis :

• Napájacie napätie [V] / [Hz]: 230/50
• Točná dĺžka [mm]: 150
• Točný priemer (nad suportom) [mm]: 65
• Max. točný priemer [mm]: 110
• Výška hrotov [mm]: 55
• Výška hrotov nad suportom [mm]: 33
• Posuv priečnych saní (X) [mm]: 40
• Posuv horných saní (Z) [mm]: 60
• Oceľový držiak na sústružnícke nože [mm]: 6 × 6
• Priechodnosť vretena [mm]: 8,5
• Regulácia otáčok: áno
• Otáčky vretena 1. stupeň / 2. stupeň [U.min ^-1 ]: 500 ÷ 2 500/1 000 ÷ 5 000
• Hlavné rozmery stroja [mm]: 360 × 150 × 150
• Hmotnosť [kg]: 4,5
